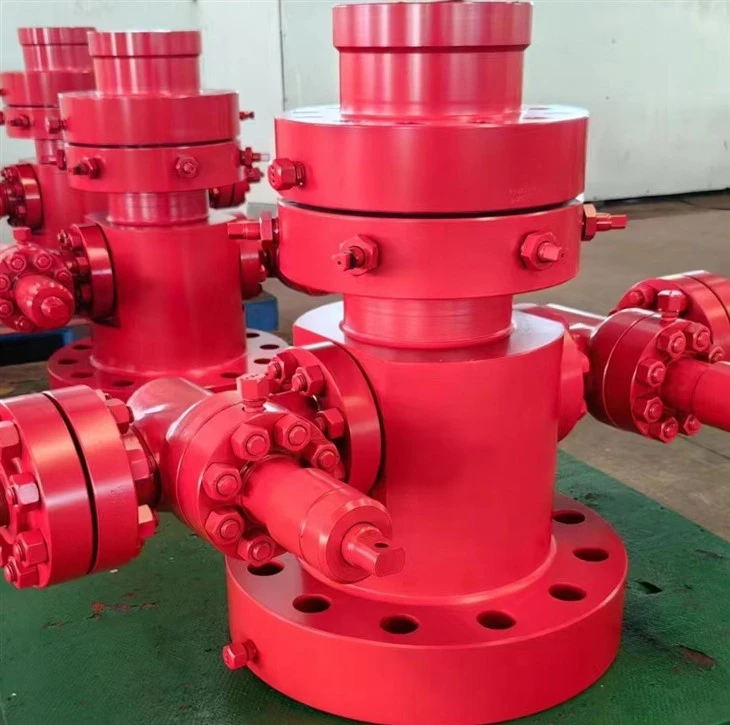

Сборка головки трубки
Узел головки обсадной колонны представляет собой компонент устройства, который соединяет верхнюю головку обсадной колонны и нефтяную (газовую) елку для подвешивания колонны и герметизации кольцевого пространства между колонной и обсадной колонной.
Узел головки НКТ расположен над головкой обсадной колонны и включает в себя тройник обсадной колонны и подвеску НКТ.
Его функция заключается в подвешивании нефтяной трубы, скважинного инструмента и герметизации пространства кольца масляной рубашки в скважине.
Описание
TheСборка головки трубкиявляется критически важным компонентом устья скважины в операциях по добыче нефти и газа. Он служит основным интерфейсом между колонной насосно-компрессорных труб и поверхностным оборудованием, таким как рождественская елка, он расположен над головкой обсадной колонны и включает в себя тройник обсадной колонны и подвеску насосно-компрессорных труб. Его функция заключается в подвешивании нефтяной трубы и скважинных инструментов, а также в герметизации пространства кольца масляной рубашки в скважине. Этот узел состоит из трех основных частей: головки насосно-компрессорных труб, катушки насосно-компрессорных труб и подвески насосно-компрессорных труб. Головка насосно-компрессорных труб обеспечивает точку соединения для подвески насосно-компрессорных труб, которая подвешивает и герметизирует колонну насосно-компрессорных труб. Катушка насосно-компрессорных труб действует как распорка между головкой насосно-компрессорных труб и узлом клапана рождественской елки.
|
Нижние соединения |
Аутлеты |
|
ПЭ/БГ |
Выходы линейных труб |
| ХПЭ |
Боковые розетки с шипами |
Детали сборки головки трубки Vigor
Трубная головка (катушка) обеспечивает поддержку и герметизацию колонны труб. Верхняя часть имеет чашу прямого типа и плечо нагрузки под углом 45 градусов для поддержки и герметизации колонны труб с использованием подвески для труб.
Полный набор стопорных винтов для надежного закрепления подвески НКТ в головке. В нижней части находится вторичное уплотнение для изоляции эксплуатационной колонны обсадных труб и обеспечения возможности проверки уплотнений устья скважины. Резьбовая или приварная головка НКТ (катушка) крепится непосредственно к эксплуатационной колонне.
Подвеска НКТ располагается в головке НКТ, причем оба компонента оснащены системой герметизации, обеспечивающей гидравлическую изоляцию трубопровода НКТ и кольцевого пространства.
Он устанавливается на елке или устье скважины и подвешивает эксплуатационную колонну насосно-компрессорных труб и/или обсадную колонну.
Иногда он обеспечивает наличие портов для обеспечения связи между гидравлическими, электрическими и другими скважинными функциями, а также для закачки химикатов.
Он также служит для герметизации затрубного пространства и зон добычи.
Основные технические параметры
Технические характеристики головки труб (катушки)
|
Размер нижнего фланца |
Рабочее давление |
Размер верхнего фланца |
Рабочее давление |
OРазмер выходного отверстия |
|
В. |
pси |
В. |
pси |
В. |
|
7-1/16 |
3000 |
11 |
2000 |
2 LP |
|
7-1/16 |
3000 |
11 |
3000 |
2 LP |
|
7-1/16 |
3000 |
11 |
3000 |
2-1/16 Стандарт |
|
7-1/16 |
5000 |
11 |
3000 |
2-1/16 Стандарт |
|
7-1/16 |
5000 |
11 |
5000 |
2-1/16 Стандарт |
|
7-1/16 |
10000 |
11 |
5000 |
1-13/16 Стандарт |
|
7-1/16 |
10000 |
11 |
5000 |
2-1/16 Стандарт |
|
7-1/16 |
10000 |
11 |
10000 |
1-13/16 Стандарт |
|
7-1/16 |
10000 |
11 |
10000 |
2-1/16 Стандарт |
|
7-1/16 |
3000 |
13-5/8 |
3000 |
2-1/16 Стандарт |
|
7-1/16 |
5000 |
13-5/8 |
3000 |
2-1/16 Стандарт |
|
7-1/16 |
5000 |
9 |
3000 |
2-1/16 Стандарт |
|
11 |
5000 |
11 |
3000 |
2-1/16 Стандарт |
|
11 |
5000 |
11 |
5000 |
2-1/16 Стандарт |
|
11 |
10000 |
11 |
5000 |
1-13/16 Стандарт |
|
11 |
10000 |
11 |
10000 |
2-1/16 Стандарт |
|
11 |
3000 |
13-5/8 |
3000 |
2-1/16 Стандарт |
|
11 |
5000 |
13-5/8 |
5000 |
2-1/16 Стандарт |
|
11 |
10000 |
13-5/8 |
5000 |
1-13/16 Стандарт |
|
11 |
10000 |
13-5/8 |
5000 |
2-1/16 Стандарт |
Ключевые функции
1. Подвесьте груз эксплуатационной колонны насосно-компрессорных труб внутри обсадной колонны.
2. Обеспечьте герметичное уплотнение между колонной НКТ и затрубным пространством обсадной колонны.
3. Обеспечить подключение к узлу клапана фонтанной арматуры для производственных операций.
4. Обеспечить доступ для проведения работ на скважинах, закачки химикатов или циркуляционных операций через боковые выходы.
Характеристики продукта «Узел головки трубки»
1. Разработано и изготовлено в соответствии со спецификациями API 6A для устьевого оборудования.
2.100% испытаний, включая гидростатические испытания, неразрушающий контроль, прослеживаемость материалов и инспекцию в присутствии свидетеля.
3. Модульная конструкция для простоты установки, обслуживания и замены компонентов.
4. Прочная конструкция из высокопрочных материалов для суровых условий нефтяных месторождений.
5. Доступны коррозионно-стойкие варианты для работы с высокосернистым газом или в сложных скважинных условиях.
Часто задаваемые вопросы
В: Как выбрать подходящий размер и номинальное давление?
A: Размеры определяются на основе размера эксплуатационной колонны и максимального ожидаемого давления в скважине.
В: Какие материалы подходят для использования в среде сернистого газа?
О: Рекомендуется использовать нержавеющую сталь или низколегированную сталь со специальными покрытиями.
В: Может лиСборка головки трубкиобеспечить возможность будущих вмешательств в работу скважин?
О: Да, боковые выходы обеспечивают доступ к таким вмешательствам, как инъекция химических веществ или кровообращение.
В: Как часто следует проводить техническое обслуживание?
О: Регулярные проверки и графики профилактического обслуживания зависят от условий эксплуатации.
China Vigor: Ваш надежный партнер
China Vigor — ведущий производитель и поставщик высококачественнойСборка головки трубки. Благодаря большому инвентарю, быстрым срокам поставки и надежной упаковке мы гарантируем, что наша продукция будет доставлена клиентам безопасно и эффективно. Если вы находитесь в процессе выбора надежного поставщика, свяжитесь с нами и изучите наш полный спектр решений для устья скважин.
