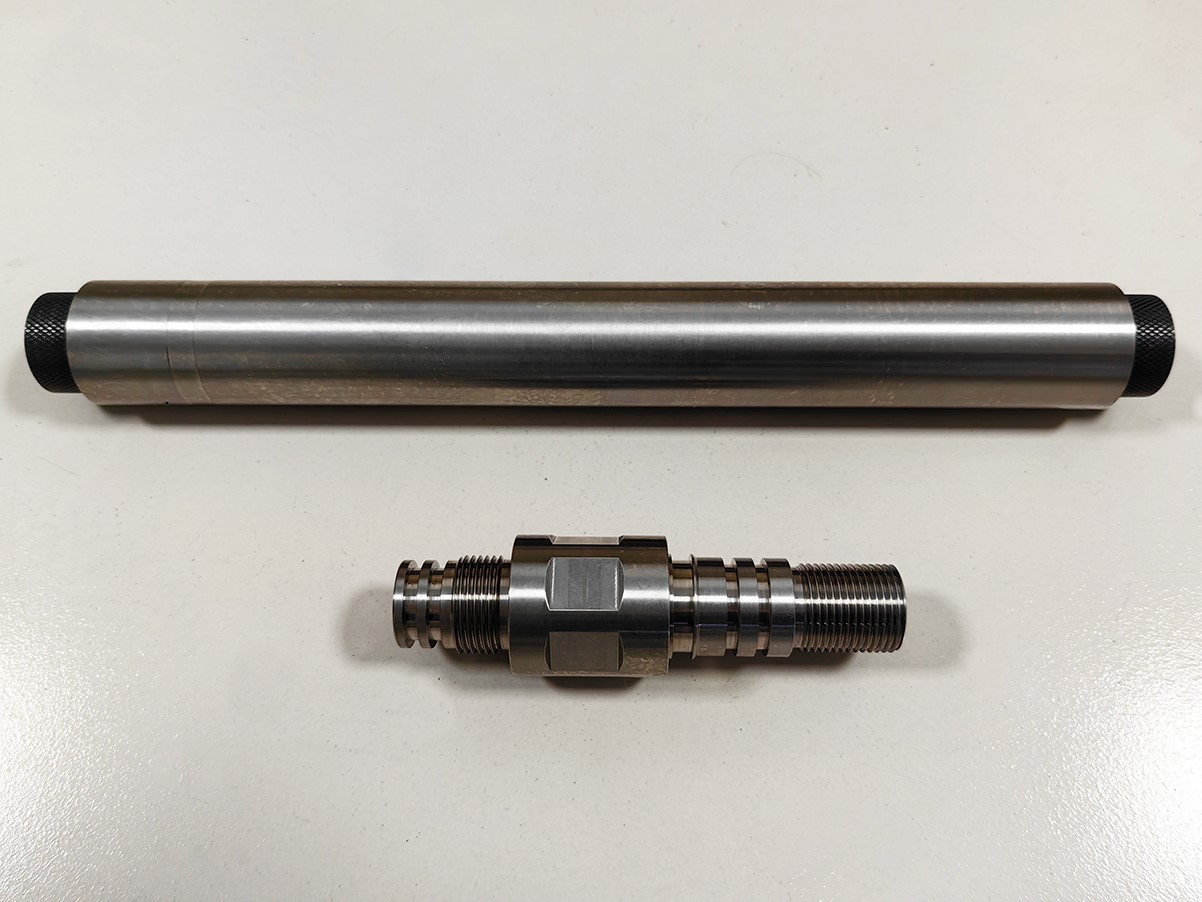

Локатор муфт обсадной колонны (CCL)
Локатор муфт обсадной колонны (CCL) имеет решающее значение для контроля глубины при каротаже в обсаженных скважинах, а также необходим для корреляции глубин между каротажными диаграммами в обсаженных и открытых скважинах.
В нем используется установка катушки и магнита со скважинным усилителем, которая обнаруживает расширения муфт в обсадной колонне посредством искажений магнитного поля.
Это создает скачок напряжения, известный как «толчок» воротника, который регистрируется на поверхности. CCL работают в режимах троса или проволочной линии, при этом инструменты проволочной линии в реальном времени преобразуют скачки в изменения натяжения для немедленного обнаружения на поверхности.
Колтюбинговые приложения используют скачки давления, передаваемые через жидкость, для обнаружения из-за ограничений веса. Тягачи в наклонных скважинах также могут обеспечивать контроль глубины, производя CCL во время операций.
Описание
Зонд состоит из катушки и четырех магнитов, магниты разделены на две группы и установлены на верхнем и нижнем конце катушки соответственно, так что катушка находится в постоянном магнитном поле, когда прибор проходит через соединительный обруч, линии магнитного поля перестраиваются, катушка в это время находится в изменяющемся магнитном поле, так что в ней индуцируется сигнал переменного тока, электрический сигнал усиливается и преобразуется в частоту, эта частота подсчитывается однокристальным микрокомпьютером на приборе и отправляется на короткий участок телеметрии, когда короткий участок телеметрии адресуется, а затем отправляется на землю кодом короткого участка телеметрии через кабель. Это завершает измерение обсадной трубы.
Приложения
- Контроль глубины в обсадной колонне или НКТ
- Место повреждения обсадной колонны или НКТ
- Подтверждение глубины или интервалов перфорации
- Получить информацию о структуре формирования.
- Измерьте положение муфты обсадной колонны и откалибруйте глубину.
- Измерьте температуру скважины и определите положение выхода нефти.
Параметры
|
O.D. |
43мм(1 11/16") |
|
Макс. Температурный рейтинг |
175 градусов (347 градусов по Фаренгейту) |
|
Макс. Номинальное давление |
100МПа(14500Psi) |
|
Общая длина |
410 мм (16,14") |
|
Общая длина инструмента |
505 мм (17,99") |
|
Масса |
2,8 кг (6,2 фунта) |
|
ОперационнаяVнапряжение |
18 В постоянного тока |
|
Операционная Cтекущий |
20±3мА |
|
Тип протокола шины |
WSTbus |
|
Соотношение сигнал/шум |
>5 |
|
Скорость регистрации |
>400m/h |
|
Связи |
WSDJ-GoA-1A |
Продукция Транспорт
Наш завод и оборудование
Локатор муфт обсадной колонны (CCL), поставляемый Vigor, проходит строгие проверки качества после производства, чтобы гарантировать его соответствие требованиям заказчика. После проверки продукция тщательно упаковывается в несколько слоев, чтобы гарантировать безопасную транспортировку и безопасную доставку к месту назначения. Для получения высококачественной продукции для бурения и завершения скважин от Vigor свяжитесь с нами сегодня для профессиональной технической поддержки и превосходной продукции.
